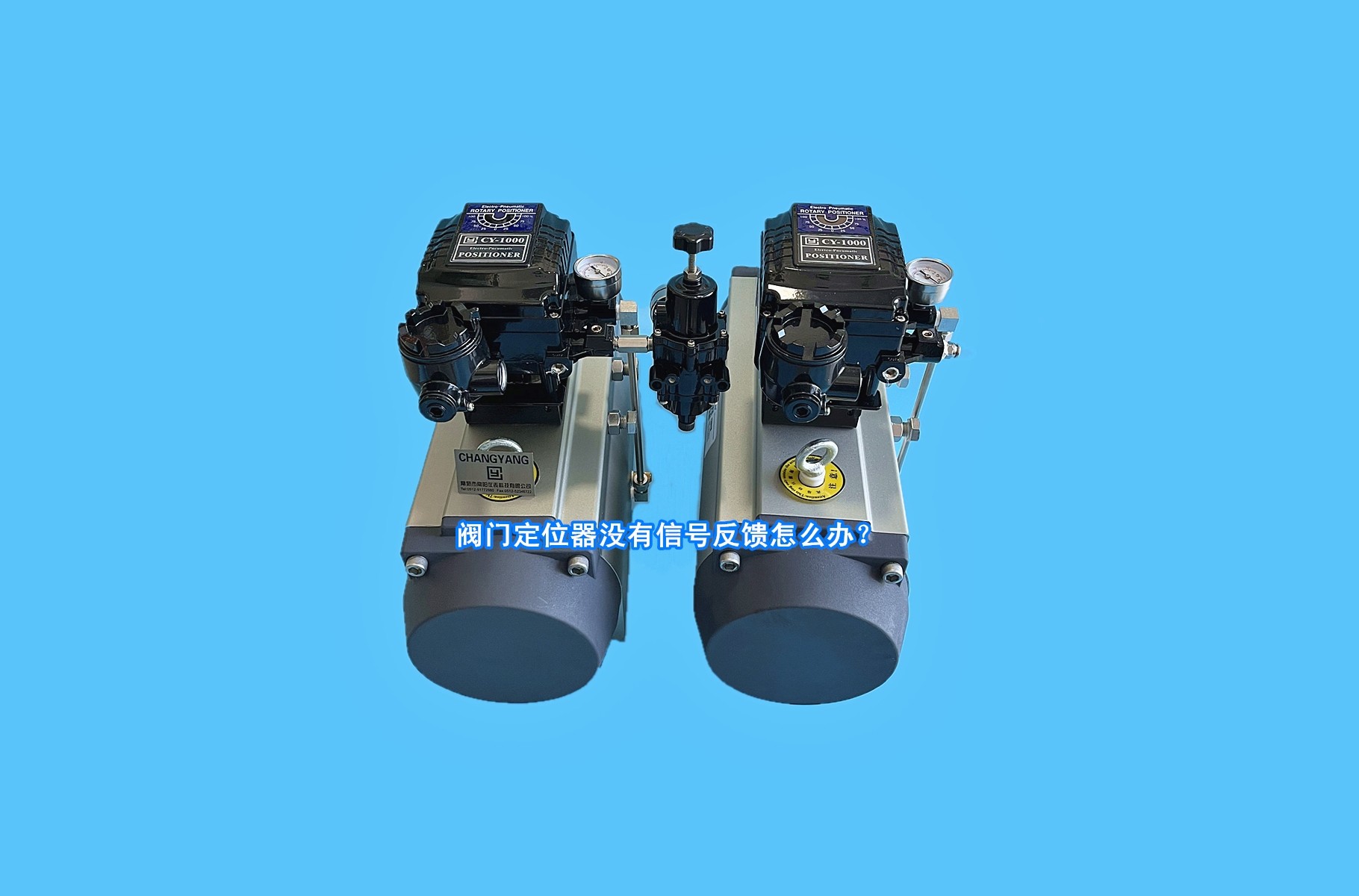

閥門定位器沒有閥位反饋怎么辦？
當閥門定位器沒有閥位反饋時，通常意味著控制系統（如PLC或DCS）無法接收到閥門當前位置的反饋信號，這會影響系統的自動控制與安全運行。以下是排查和解決該問題的步驟：
一、初步檢查
1. 確認反饋信號類型
• 常見的反饋信號有：4-20mA、0-10V、數字信號（如HART）等。
• 查看定位器和控制系統的接線圖，確認反饋信號是電流還是電壓，以及其正常范圍。
2. 檢查是否有電源
• 確保定位器本身已正確供電（如24V DC），且電源穩定。
• 若定位器無電，則無法工作，自然也沒有反饋。
3. 觀察閥門及定位器狀態
• 手動操作閥門（如有手輪），觀察閥門是否能正常動作。
• 觀察定位器是否有顯示（如LCD屏），是否顯示閥門開度或故障代碼。
二、檢查反饋線路
1. 檢查反饋信號線連接
• 檢查從定位器到控制系統的反饋信號線是否接線牢固，有無松動、脫落、虛接等現象。
• 確認正負極性（對于電流信號，極性不能反）。
2. 測量反饋信號
• 使用萬用表在反饋信號輸出端（通常在定位器端或中間端子排上）測量反饋信號：
對于 4-20mA 信號：將萬用表打到電流檔，串聯接入回路中，看是否在對應閥門位置有正常電流輸出（如閥門全關為4mA，全開為20mA）。
對于 0-10V 信號：將萬用表打到電壓檔，并聯在反饋信號線上，查看是否有相應電壓變化。
• 如果測得反饋信號為0mA/0V 或固定不變，說明定位器可能未輸出反饋，或反饋電路有問題。
3. 檢查線路通斷與短路
• 用萬用表檢查反饋線的通斷情況，確保線路沒有斷路。
• 檢查是否存在對地短路或線間短路的情況。
三、檢查定位器本身
1. 定位器設置與配置
• 檢查定位器的參數設置，特別是反饋信號類型（如是否設置為4-20mA反饋）、反饋桿/凸輪是否調整正確。
• 有些定位器需進行自動校準或手動校準，如果校準不正確，可能導致反饋異常。
• 若定位器剛更換或維修過，可能未完成正確的初始化或校準流程。
2. 反饋機構機械部分
• 檢查定位器上的反饋桿、反饋凸輪、連桿等機械連接件是否松動、脫落或卡死。
• 閥門動作時，反饋桿應隨閥位變化而移動，帶動反饋電位器或傳感器動作，從而產生反饋信號。
• 若反饋機構卡住或未連接好，定位器雖能接收控制信號并驅動閥門，但無法正確反饋位置。
3. 內部故障
• 定位器內部控制板、反饋模塊、電位器等部件損壞，也可能導致無反饋。
• 若懷疑定位器故障，可以嘗試用備件替換測試，或?qū)⒍ㄎ黄鞑鹣滤托迿z測。
四、系統側檢查
1. 控制系統（PLC/DCS）輸入通道
• 檢查控制系統中對應反饋信號的輸入通道是否正常。
• 將其他已知良好的4-20mA/0-10V信號源接入該通道，看系統是否能正確接收，以判斷是通道故障還是信號源（定位器）問題。
• 檢查是否有軟件組態錯誤，比如信號類型配置錯誤、地址錯誤等。
2. 接線端子與中間端子排
• 檢查控制柜內接線端子排上對應反饋信號的端子是否松動、氧化或接觸不良。
• 清理氧化層，重新壓緊端子。
五、常見故障原因總結
可能原因 檢查點
反饋線斷路或接觸不良 測量線路通斷，檢查接線端子
反饋信號線極性接反 檢查正負極，尤其電流信號
定位器未校準或參數錯誤 檢查/重新校準定位器
反饋機構（反饋桿/凸輪）機械故障 檢查是否松動、卡死、未連接
定位器故障 檢查內部電路、反饋模塊，可換備件測試
控制系統輸入通道問題 測試通道是否正常，檢查組態
六、建議的排查流程（簡化版）
1. 看：閥門能否動作？定位器有無顯示？
2. 測：用萬用表測量反饋信號是否有輸出（電流/電壓）？
3. 查：反饋線是否接牢？有無斷路/短路？
4. 調：定位器是否校準正確？反饋機構是否靈活？
5. 換/替：換線、換定位器、測系統輸入通道，逐步縮小問題范圍。
